SMC 305 Profil İşleme ve Kesim Merkezi
SCHTEC SMC 305 PVC profillerde frezeleme, delme, vidalama. 4 m uzunluk, 10 profil istifleme, barkod okuma, çift servo gantry, 9.8 kW güç, 15” dokunmatik ekran.
SMC 305 Technical Specifications
| Elektrik Değeri | 400 V, 3 Ph, 50-60 Hz |
| Toplam Güç | 9.8 kW, 24.5 A |
| Hava Basıncı | 6-8 bar |
| Hava Tüketimi | 320 l/min |
| Maks. Profil Yüksekliği | 130 mm |
| Min. Profil Yüksekliği | 45 mm |
| Maks. Profil. Genişliği | 130 mm |
| Min. Profil Genişliği | 40 mm |
| Maksimum Kesme Uzunluğu | 4,000 mm |
| Minimum Kesme Uzunluğu | 400 mm |
| Makine Yüksekliği | 2,300 mm |
| Makine Uzunluğu | 11,100 mm |
| Makine Genişliği | 3,500 mm |
| Makine Ağırlığı | 2,900 kg |
SMC 305 Profil İşleme ve Kesim Merkezi
Standart Özellikler
- PVC Profiller üzerindeki tüm frezeleme,delme ,destek sacı vidalama ve markalama işlemlerini bilgisayar kontrollü olarak tek bir makinede toplanmıştır.
- X ekseninde gantry olarak çalışan iki servo motor sayesinde profil sabitken işlemler yapılır
- Önceden kesilmiş 10 adet profil istiflenebilir (Maks 4 m)
- Barkod okuma sistemi ile profil ve işlem sırası kolayca tanımlanır

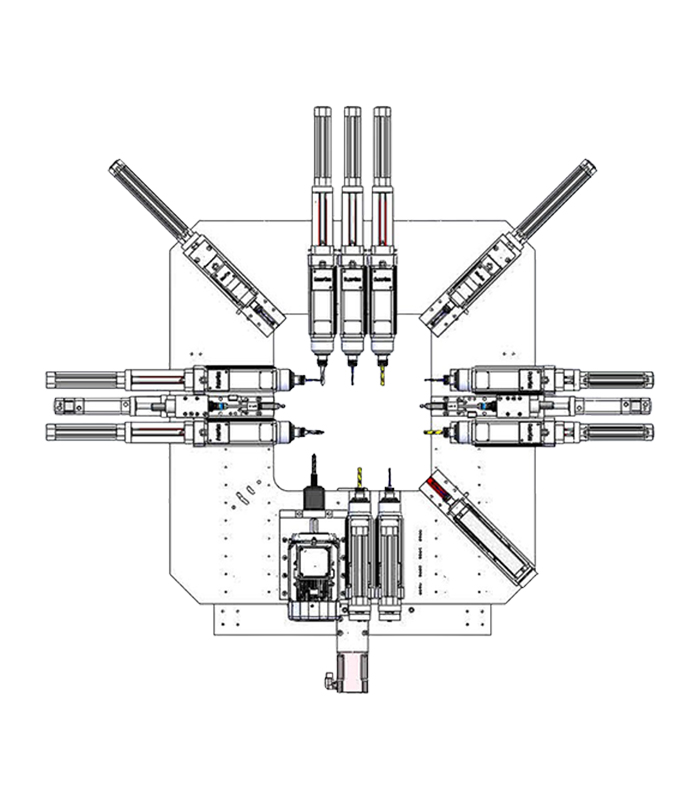

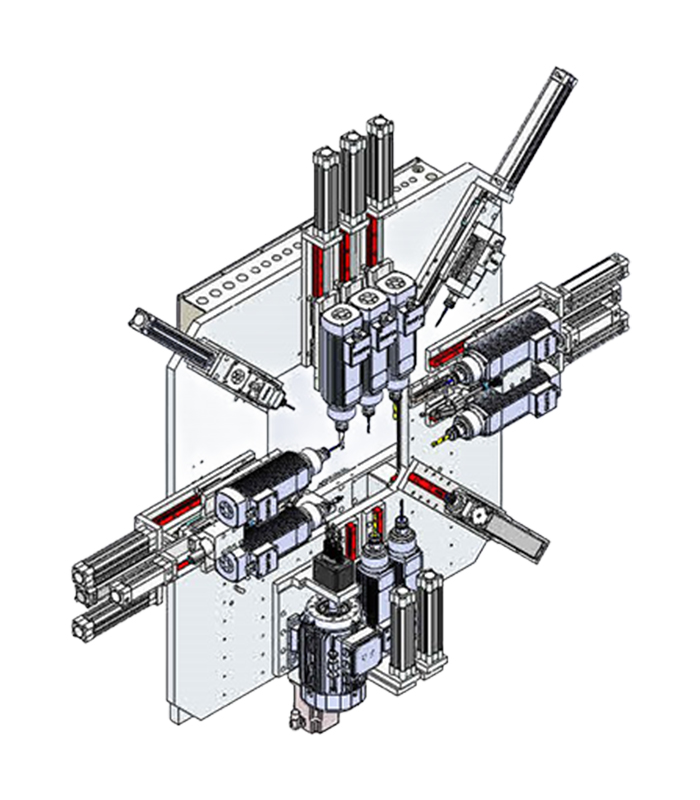

- Önceden belirlenmiş sabit açılarda su kanalı açma,delme ve frezeleme işlemlerini yapar.
- Destek sacları otomatik vidalanır
- Montaj, üçlü kol yeri ve menteşe delikleri destek sacıyla birlikte delinir.
- USB veya Ethernet üzerinden dosya aktarımı, WiFi veya Ethernet ile uzaktan bağlantı
- Makine bakımını kolaylaştıran merkezi yağlama sistemi.
- Uzaktan bağlantı ile servis ve otomasyon sisteminde arıza tespit ve çözümü
- Barkod okuyucu
- Kullanıcı dostu arayüz üzerinden online arıza tespiti ve sorun giderme.
- Makine üzerinde oluşan tüm hatalar olası çözümler ile birlikte ekrandan kullanıcıya eş zamanlı bildirilmektedir.
- 15” dokunmatik ekran ve Windows XP Embedded işletim sistemine sahip, 0°C - 55°C arasında fansız çalışan, yüksek performanslı endüstriyel PC.
- Endüstriyel PC tabanlı kontrol sistemi. (Beckhoff)
- Schtec yazılım departmanı tarafından geliştirilen özel arayüz sayesinde tüm pencere çizim programları ile sorunsuz ve tam uyumlu bir şekilde çalışabilir.
SCHTEC SMC 305, frezeleme, delme, çelik destek sacı vidalama ve markalama işlemlerini tek bir CNC merkezde toplayarak üretimi kolaylaştırır. 4 metreye kadar profil işleyebilir, 10 profil istif kapasitesi ile atölyeler için idealdir. Çift servo gantry kontrolü ile profil sabit kalırken işlemler yüksek hassasiyetle gerçekleştirilir. Entegre barkod okuyucu ve otomatik işlem sırası üretim süresini hızlandırır. 9.8 kW motor gücü, merkezi yağlama ve Beckhoff kontrollü 15” ekran ile verimli ve kullanıcı dostu bir üretim sağlar.
