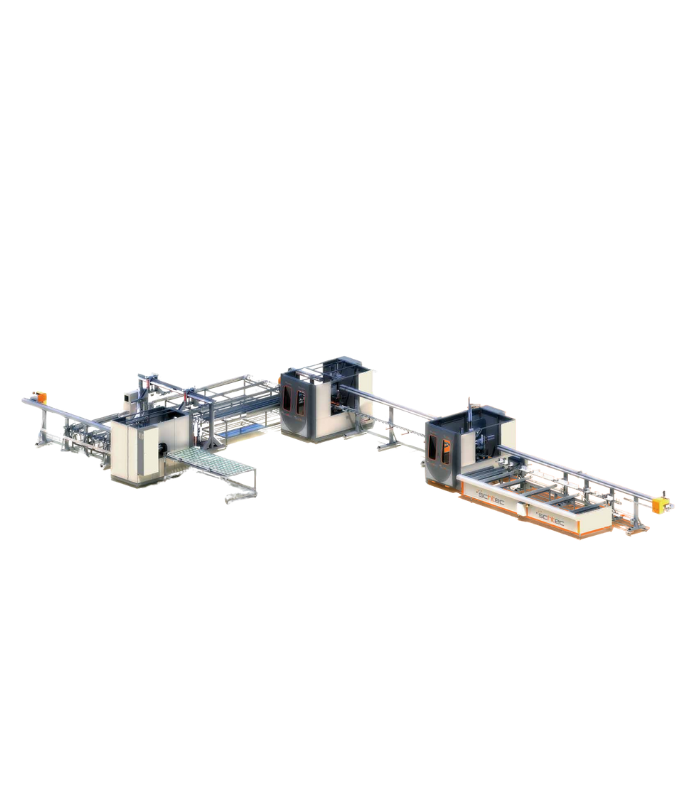

CSML 240 Tam Otomatik İşleme Merkezi
SCHTEC CSML 240 PVC profiller için kesme delme kanal açma ve markalama süreçlerini tam otomatik hale getiren yüksek teknoloji CNC çözümüdür. Yirmi bir takım iki vidalama ünitesi gelişmiş servo eksen kontrolü profil optimizasyonu barkod yazdırma ve Industry 4.0 uyumlu bağlantı özellikleri ile yüksek hacimli ve kalite odaklı pencere ve kapı üretimi için idealdir.
CSML 240 Technical Specifications
| Elektrik Değeri | 400 V, 3 Ph, 50-60 Hz |
| Power Consumption (Processing Station) | 12 kW / 30 A |
| Power Consumption (Cutting Station) | 14 kW / 35 A |
| Power Consumption (Screwing Station) | 4 kW / 10 A |
| Power Consumption (Machining with Reinforcement) | 12 kW / 30 A |
| Max. Profile Processing Height | 215 mm |
| Min. Profile Processing Height | 40 mm |
| Max. Profile Processing Width | 145 mm |
| Min. Profile Processing Width | 35 mm |
| Maks. Profil Uzunluğu | 6.500 mm |
| Maks. Profil İşleme Uzunluğu | 6.000 mm (up to 6.500 mm) |
| Min. Profil İşleme Uzunluğu | 700 mm |
| Maksimum Kesme Uzunluğu | 4.500 mm (can be increased up to full bar length) |
| Minimum Kesme Uzunluğu | 400 mm |
| Freze Çapı | 6 mm / 8 mm / 10 mm / 12 mm Carbide Fast Tool (Two different types selectable per surface) |
| Freze Devri | 900 / 6000 / 12000 / 18000 rpm |
| Max. Axis Speed (Processing) | 50 m/min |
| Max. Axis Speed (Saw) | 100 °/sec |
| Max. Axis Speed (Carrier) | 40 m/min |
| Hava Basıncı | 6-8 bar |
| Hava Tüketimi | 1075 lt./min |
| Makine Yüksekliği | 2.300 mm |
| Makine Uzunluğu | 25.930 mm |
| Makine Genişliği | 10.800 mm |
| Makine Ağırlığı | 11.000 kg |
| Standart Tool Sayısı | 21 pcs high-speed, air-cooled spindles (4 different RPM settings per process) |
CSML 240 Tam Otomatik İşleme Merkezi
Standart Özellikler
- Makinedeki tüm tutucu istasyonlar yüksek hızlı lineer eksen kontrolüne sahiptir.
- Farklı tip profillerin kavranmasındaki sorunları en aza indirmek için tutucu eksen 90 derece dönebilen bir eksen ile donatılmıştır.
- PVC profiller üzerinde takviye sacı olmadan yapılan tüm kanal delme markalama barel ve kapı kol yeri işlemleri yüksek hassasiyetli L tasarımlı iki ayrı takım halkasında bulunan CNC kontrollü 11 takım ile yapılır.
- Takviye sacı olmayan işleme istasyonunda iki ayrı L grubu toplam 6 CNC eksen ile kontrol edilir.
- Profiller üzerindeki her noktaya ulaşılırken profili sabitleyen baskı grupları 2 ayrı eksen ile kontrol edilir.
- Takviye saclı işlemlerde 10 takım kullanılır. Böylece PVC profiller üzerindeki tüm işlemler toplam 21 takım ile yüksek hassasiyetle gerçekleştirilir.
- İşleme istasyonlarındaki tüm takımlar işlem tipine göre 4 farklı hızda ayarlanabilir.
- 45 ile 135 derece arasındaki tüm açılar servo eksen kontrollü iki adet 550 mm ve bir adet 600 mm çaplı bıçak ile 0.1 derece hassasiyetle kesilir.
- Profil yüksekliğine göre otomatik konumlanan servo eksen kontrollü testere ekseni ile hızlı ve rijit kesim yapılır.
- Takviye saclı kapı profillerinde frezeleme ünitesi ile minimum işlem süresi elde edilir.
- Yükleme istasyonundaki profil asansörü sayesinde toplam 10 artı 2 profil yükleme kapasitesi sağlanır (10 adet yükleme masasında 1 adet asansörde ve 1 adet işlemde olmak üzere) (maksimum 6.5 metre uzunluk.)
- Kullanıcı hatalarını en aza indirmek için kullanılan hassas manyetik enkoderler ile profil genişlik ve uzunluk değerleri kontrol edilerek yanlış yükleme engellenir.
- Yükleme istasyonlarındaki asansör sistemleri ve profil yükleme istasyonlarının bağımsız hareketi sayesinde yüklemeden kaynaklanan zaman kayıpları minimuma indirilir.
- Fransız Hollanda ve İngiliz pencere sistemlerine ait özel profillerin kesimi ve işlenmesi desteklenir.
- V, Ok Ucu ve Ters bindirme kesimi yapılır.
- Kesilen parçalar lineer eksen hareketli boşaltma istasyonu ile bir sonraki istasyona hızla aktarılır.
- Eş zamanlı vidalama işlemi duplex vidalama yapabilen 5 servo eksen kontrollü 2 ayrı tam otomatik vidalama ünitesi ile gerçekleştirilir.
- Servo kontrollü tablalar ve vidalama ünitesi farklı yükseklikteki profillerin vidalanmasında zaman kazandırır.
- Schtec yazılım departmanı tarafından geliştirilen özel arayüz sayesinde tüm pencere çizim programları ile sorunsuz ve tam uyumlu çalışma sağlanır.
- Makinede simultane optimizasyon ile fire profiller üzerinde otomatik optimizasyon yapılır.
- • 15” dokunmatik ekran ve Windows 10 Embedded OS ile çalışan yüksek performanslı endüstriyel PC (0°C–55°C arasında fansız).
- Endüstriyel PC tabanlı kontrol sistemi. (Beckhoff)
- Çevrim içi teşhis ve hata tespiti için kullanıcı dostu arayüz, I/Q ve pnömatik sistem BUS kontrolü.
- Loading of work files through USB and network and remote connection to the machine.
- Makine bakımını kolaylaştıran merkezi yağlama sistemi.
- Barkod yazıcı.
Opsiyonel Özellikler
- Lineer servo sistem
SCHTEC CSML 240 PVC profillerde kesme delme kanal açma vidalama ve markalama işlemlerini tek merkezde birleştiren yüksek teknoloji tam otomatik bir işleme merkezidir. Yirmi bir adet özel tasarım yüksek hızlı hava soğutmalı spindle ve üç eksen servo kontrollü yapı ile maksimum doğruluk ve minimum çevrim süresi sağlar. Fransız Hollanda ve İngiliz sistemlerine yönelik özel kesimleri destekler ve entegre optimizasyon yazılımı ile üretim verimliliğini artırır. Windows tabanlı endüstriyel PC kullanıcı dostu arayüz ve uzaktan bağlantı ile kesintisiz tam otomasyon sunar. Enerji verimli ve Industry 4.0 uyumlu yapısı ile yeni nesil üretim hatları için ideal bir çözümdür.
