SVMC 120 Centro de Procesamiento de Perfiles y Corte en V
SCHTEC SVMC 120: 4-осевой ЧПУ для ПВХ и алюминиевых профилей длиной до 6,5 м. V-образная резка, 11 инструментов для фрезеровки, точность пилы 0,1°. Лифтовая загрузка, сенсорный экран 15”, готов к Индустрии 4.0.
SVMC 120 Технические характеристики
| Питание | 400 V, 3 Ph, 50-60 Hz |
| Потребляемая мощность | 9.8 kW, 32 А (макс.) |
| Макс высота профиля | 92 mm |
| Мин высота профиля | 40 mm |
| Макс ширина профиля | 125 mm |
| Мин ширина профиля | 35 mm |
| Min. Cutting Depth (V) | 15 mm |
| Макс длина профиля | 6,500 mm |
| Макс. длина профиля | 6,000 mm |
| Максимальная Длина Резки | 3.500 мм (может быть увеличена при необходимости) |
| Минимальная Длина Резки | 320 mm |
| Мин. дл. профиля | 600 mm |
| Мин. длина обработки профиля | 275 mm |
| Остаток (фронтальный контейнер) | > 400 mm |
| Минимальная длина выгрузки | > 320 mm (*) |
| Максимальная длина выгрузки | > 4,000 mm (*) |
| Количество инструментов | 11 высокоскоростных шпинделей с воздушным |

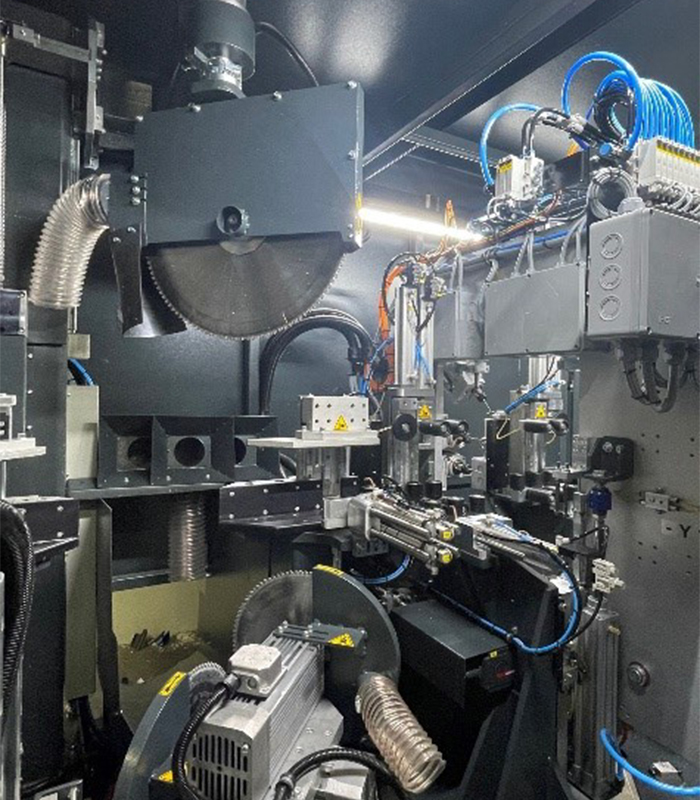

| Диаметр пилы (верхняя – основная пила) | Ø500 mm, Ø30 mm bore |

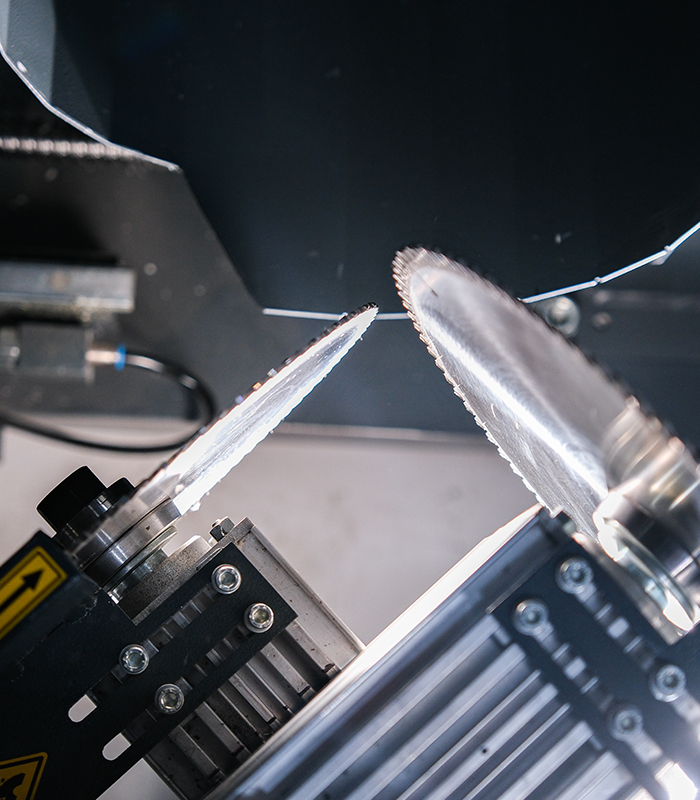

| Диаметр пилы (V-образная – x2) | Ø300 mm, Ø30 mm bore |
| Макс. скорость инструмента | 18,000 rpm |
| Макс. скорость осей (Обработка) | 50 m/min |
| Макс. скорость осей (Пила) | 100 °/sec |
| Макс. скорость осей (Конвейер) | 40 m/min |
| Давление Воздуха | 6-7 bar |
| Расход Воздуха | 1,480 l/min |
| Высота Машины | 2,200 mm |
| Ширина Машины | 3,450 mm |
| Длина Машины | 16,800 mm |
| Вес Машины | 5,350 kg |
SVMC 120 Centro de Procesamiento de Perfiles y Corte en V
Стандартные характеристики
- Магазин подачи может загружать до 11 профилей длиной до 6,5 м.
- Одновременная оптимизация на станке позволяет автоматически оптимизировать остаточные профили, переключаясь между управлением FDS и управлением станком.
- Система контроля высоты и ширины гарантирует правильную загрузку профиля.
- Новая конструкция загрузочной станции обеспечивает одновременную загрузку профилей, повышая эффективность смены.

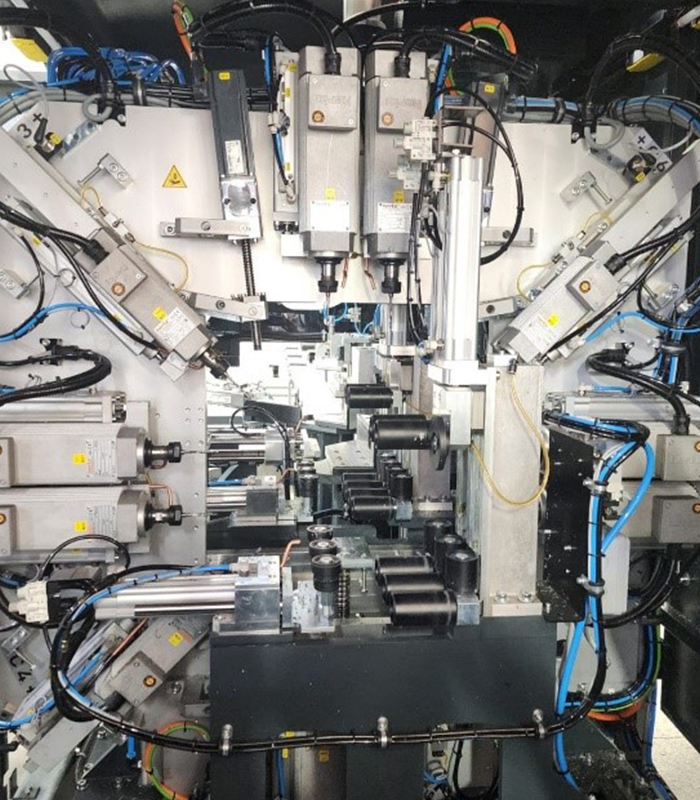

- Четырёхосевой фрезерный портал оснащён 11 высокоскоростными фрезерными моторами с фрезами 5 мм и 8 мм под углами 0°, 90°, 180° и 270°, а также тремя сервоприводными угловыми фрезами с фрезами 5 мм для различных профилей с разными углами дренажа.
- Эта система позволяет SVMC 120 выполнять все подготовительные операции на профилях ПВХ, включая дренажные отверстия, маркировку, отверстия для евроцилиндров, форточек, петель, ручек и евроканавки.
- Высокоэффективное одновременное фрезерование на четырёхосевом портале позволяет обрабатывать с обеих сторон детали, такие как дверные ручки и форточки.
- Углы реза от 30 до 150 градусов с точностью 0.1 градуса, пила 500 мм под управлением серво
- Новая система двойного зажима стабилизирует профиль с помощью индивидуальных зажимов и программно регулируемых переменных усилий прижима для каждой из четырёх пил.
- Программно управляемая поддержка импоста для Z- и Т-образных профилей.
- Частное ПО HMI, разработанное отделом программного обеспечения SCHTEC, поддерживает загрузку файлов данных из различных программ проектирования окон и полностью совместимо с британским софтом, таким как BM и First Degree.
- Все аварийные сигналы и ошибки станка отображаются на HMI с предложенными решениями.
- Система оснащена сенсорным экраном 15” и высокопроизводительным промышленным ПК с ОС Windows Embedded.
- Сервоуправляемая система на базе промышленного ПК с технологией Beckhoff.
- Онлайн-диагностика и поиск неисправностей через удобный интерфейс.
- Передача файлов через USB, Ethernet и удалённый рабочий стол по Wi-Fi или Ethernet.
- Централизованная смазка сокращает обслуживание
- Конвейер для отходов под пилой и вытяжные порты на кожухах всех пил улучшают управление отходами.
- Производительность станка составляет 100–110 рам за 8-часовую смену, в среднем одна деталь каждые 18,6 секунд.
